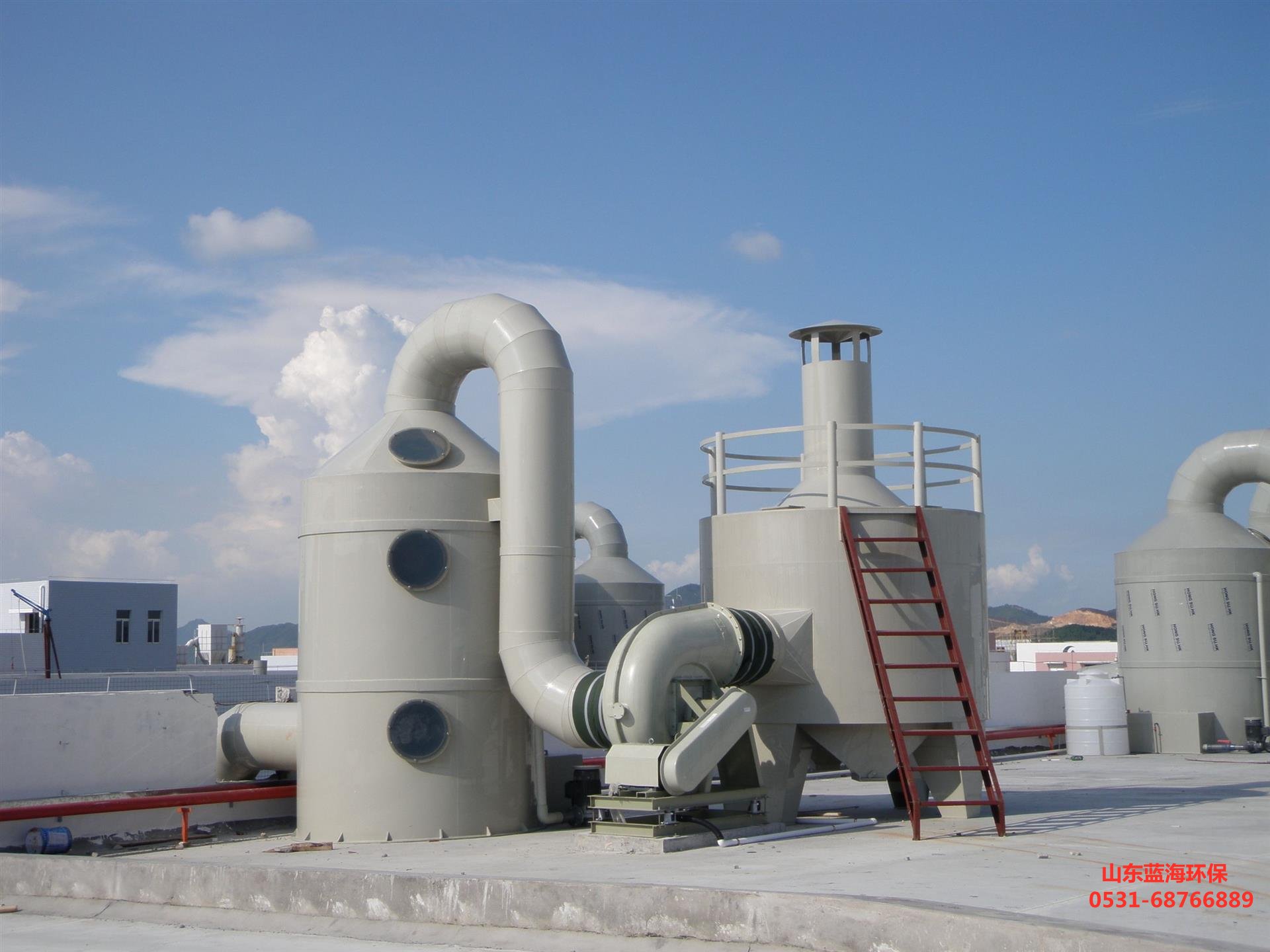

廢氣凈化塔是一種用于工業廢氣處理的重要設備，它通過一系列物理、化學或生物反應過程將廢氣中的污染物轉化為無害物質或降低其濃度。本文將從多個角度詳細介紹廢氣凈化塔的構造和工作原理。



### 一、基本概述



廢氣凈化塔是一種利用吸收、氧化、還原等化學反應原理對廢氣進行凈化的設備。其基本結構包括填料層、噴淋系統、底部收集池和排放管道等組成部分。根據不同的應用需求，廢氣凈化塔可以設計成不同的類型，如酸霧凈化塔、生物凈化塔、空氣凈化塔等。



### 二、工作原理



#### 1. 兩相逆向流填料吸收塔



廢氣凈化塔通常采用兩相逆向流填料吸收塔的設計。這種設計使得廢氣與吸收液在填料層中充分接觸，從而提高了凈化效率。具體工作流程如下：

- **進氣階段**：廢氣從塔體下方進氣口沿切向進入凈化塔，在通風機的動力作用下迅速充滿進氣段空間，然后均勻地通過均流段上升到***級填料吸收段。

- **填料吸收段**：在填料的表面上，氣相中的酸性（或堿性）物質與液相中的堿性（或酸性）物質發生化學反應，生成可溶性物質隨吸收液流入下部貯液槽。未完全吸收的酸性（或堿性）氣體繼續上升進入***級噴淋段。

- **噴淋段**：在噴淋段中，吸收液從均布的噴嘴高速噴出，形成無數細小霧滴，與氣體充分混合接觸，繼續發生化學反應。然后酸性（或堿性）氣體上升到二級填料段、噴淋段進行與***級類似的吸收過程。***二級與***級噴嘴密度不同，噴液壓力不同，吸收酸性（或堿性）氣體濃度范圍也有所不同。

- **除霧段**：在噴淋段及填料段兩相接觸的過程中也是傳熱與傳質的過程。通過控制空塔流速與滯留時間保證這一過程的充分與穩定。廢氣凈化塔的***上部是除霧段，氣體中所夾的吸收液霧滴在這里被清除下來，經過處理后的潔凈空氣從廢氣凈化塔上端排氣管排入***氣。

#### 2. 傳質原理



廢氣凈化塔的工作原理主要依靠傳質過程。傳質是指氣體與液體或固體之間質量的交換過程，包括傳遞物質的擴散、對流和質量轉移等方式。

- **擴散傳質**：擴散傳質是指廢氣中的污染物通過濃度差異，在填料層與溶液間發生的傳遞過程。污染物因濃度梯度而向填料層移動，并與溶液中的活性物質發生反應來凈化。

- **對流傳質**：對流傳質是指通過氣流或液流的運動，將廢氣中的污染物傳遞到填料表面或溶液中，使其與活性物質發生反應來凈化。



### 三、構造細節



#### 1. 塔體結構



廢氣凈化塔的塔體通常采用耐腐蝕材料制成，如PP、FRP等。塔體內部設有多層填料層，以增加氣體與液體的接觸面積。填料層可以是波紋板、蜂窩狀或其他形式的填料，具有******的吸附性能和反應性能。



#### 2. 噴淋系統



噴淋系統由多個噴嘴組成，均勻分布在填料層的上方。噴淋液通過泵從底部貯液槽輸送到噴嘴，形成細小的液滴，與上升的廢氣充分接觸。噴淋液的選擇根據廢氣的成分和性質而定，常用的噴淋液有水、堿液、酸液等。



#### 3. 底部收集池



底部收集池用于收集反應后的吸收液。吸收液中含有反應生成的物質，需要定期排出并進行進一步處理或回收利用。底部收集池還設有循環泵，將吸收液重新輸送到噴淋系統中，實現循環使用。



#### 4. 除霧器



除霧器位于廢氣凈化塔的***上部，用于去除氣體中夾帶的液滴。除霧器通常采用絲網或折流板的形式，可以有效防止液滴隨氣體排出，保證排放的氣體干凈無污染。



### 四、應用***域



廢氣凈化塔廣泛應用于化工、輕工、印染、醫藥、鋼鐵、機械、電子、儀表、電鍍等工業部門生產過程中排放的有機廢氣、硫酸、硝酸、鹽酸、氫氟酸等尾氣及硫氧化物（SOx）、氮氧化物（NOx）、碳氧化化物（CO、CO2）、氰化物（HCN）等酸性氣體的處理。這些行業產生的廢氣中含有***量的有害物質，如氨氣、硫化氫、氯氣等，需要通過廢氣凈化塔進行處理，以達到環保排放標準。



### 五、選型與設計要點



#### 1. 選型要點



廢氣凈化塔的選型應根據廢氣的種類、濃度、流量等參數進行選擇。一般來說，廢氣凈化塔分為濕式和干式兩種，選擇時應根據廢氣的***性進行選擇。同時，在選擇填料時也應根據廢氣的***性進行選擇，以達到***的吸附效果。



#### 2. 設計要點



- **塔高**：塔高應根據廢氣的流速進行設計，以保證廢氣在塔內停留的時間足夠長。

- **填料層**：填料層應選擇具有******吸附性能和反應性能的填料。

- **液體流量**：液體流量應根據廢氣的濃度和流量進行設計，以保證液體能夠充分吸收廢氣中的有害物質。

- **反應劑**：反應劑應根據廢氣的成分進行選擇，以保證反應效果。



### 六、結論



廢氣凈化塔作為一種高效的工業廢氣處理設備，通過填料層、噴淋系統、底部收集池和排放管道等組成部分，利用傳質過程將廢氣中的污染物轉化為無害物質或降低其濃度。其工作原理簡單高效，廣泛應用于各個工業***域?？茖W(xué)合理的選型與設計能夠進一步提高廢氣凈化塔的凈化效率，保護環境，促進工業可持續發展。
